Um depurador pressurizado (pressure screen) na indústria de papel é uma máquina de triagem pressurizada que separa a fibra boa para fabricação de papel dos contaminantes e das partículas grandes antes que a massa chegue à máquina de papel. É o cavalo de batalha da triagem de celulose: a massa é empurrada sob pressão através de um cesto perfurado ou ranhurado, a fibra aceita passa pelas aberturas, e contaminantes como plásticos, palitos, feixes de fibra e stickies são rejeitados. Este guia explica como um depurador pressurizado funciona, os tipos usados em cada estágio de uma fábrica, o papel do cesto e do rotor, e como selecionar o depurador certo para cada posição e tipo de massa.
A Parason é uma fabricante global de máquinas para fábricas de papel que constrói equipamentos de triagem e linhas completas de preparação de massa para fábricas em mais de 75 países desde 1976, com mais de 200 instalações de triagem no mundo. A Parason fabrica na Índia e no Brasil, com presença local para o mercado latino-americano. Cada especificação abaixo vem do catálogo Parason Screening Solutions, com números de modelo e capacidades verificados.
- Um depurador pressurizado separa a fibra boa dos contaminantes empurrando a massa por um cesto de furo ou ranhura enquanto um rotor mantém as aberturas limpas.
- A triagem é feita em estágios: grosseira em média consistência (2-3%) após a desagregação, depois fina em baixa consistência (0,4-1,0%), e por fim um depurador de fluxo de aproximação antes da caixa de entrada.
- O cesto define o que passa; o pulso do rotor evita o entupimento. Ajustar rotor, folga e largura da ranhura ao tipo de massa é o que decide a eficiência.
- A Parason cobre do grosseiro ao fino até o fluxo de aproximação (VSM, VSL, VIS, VSAM/VSAL, PSS, VSF), de aproximadamente 15 a 800 TPD.
O Que É um Depurador Pressurizado?
Um depurador pressurizado é um vaso fechado e pressurizado que tria a celulose passando-a por um cesto giratório enquanto um rotor mantém as aberturas limpas. Diferente dos depuradores abertos por gravidade, toda a unidade opera sob pressão, o que permite lidar com alta vazão em um espaço reduzido e em um ambiente selado e controlado contra contaminantes. Em uma fábrica de papel ou celulose, ele fica entre a limpeza grosseira e a máquina de papel, fazendo a separação fina que decide a limpeza da folha e a estabilidade de operação (runnability).
O depurador faz dois trabalhos ao mesmo tempo: remove os contaminantes que a massa ainda carrega (plásticos, hot melts, stickies com areia, feixes de fibra) e classifica a fibra para que apenas a massa bem desagregada chegue à caixa de entrada (headbox). Quando a triagem é bem feita, a máquina de papel roda mais limpa, com menos quebras e uma folha mais uniforme. Quando é mal feita, os contaminantes passam adiante até a bobina.
Como Funciona um Depurador Pressurizado (Princípio de Funcionamento)
Um depurador pressurizado funciona alimentando a massa tangencialmente em uma câmara pressurizada e separando a fibra aceita dos rejeitos através de um cesto, usando pulsos de pressão controlados gerados por um rotor. A sequência tem quatro estágios:
- Entrada tangencial: A massa entra sob pressão e é colocada em um fluxo giratório ao redor do cesto.
- Separação dos rejeitos pesados: Os contaminantes mais pesados são lançados para fora pela ação centrífuga e caem em uma armadilha de rejeitos (junk trap) antes de chegar ao cesto.
- Zona de triagem: A fibra aceita passa pelos furos ou ranhuras do cesto para a câmara de aceito. Partículas grandes, palitos e feixes de fibra ficam do lado da alimentação e seguem para a saída de rejeitos.
- Pulsação do rotor: As pás ou elementos do rotor passam rente ao cesto, gerando pulsos de pressão positivos e negativos. O pulso negativo faz a contralavagem de cada abertura, removendo as mantas de fibra e mantendo o cesto aberto para que não entupa (blinding).
O projeto do rotor é o que separa um depurador eficiente de um que consome muita energia. Os depuradores finos da Parason usam um rotor Multivane Aerofoil, cujas pás contornadas geram um pulso negativo limpo com baixa pressão positiva, o que significa menor consumo de energia por tonelada e melhor limpeza do cesto (catálogo Parason Screening Solutions). O rejeito é então tratado por um separador de rejeitos (reject sorter) ou prensa para que a fibra seja recuperada em vez de perdida.
"O pulso é tudo", dizem os engenheiros de triagem da Parason. "Um cesto só tria bem quando cada abertura é limpa a cada passagem do rotor. O perfil da pá, a folga entre rotor e cesto e a largura da ranhura precisam ser ajustados ao tipo de massa, ou você entope o cesto ou espessa demais o rejeito."
Tipos de Depuradores Pressurizados
Os depuradores pressurizados são classificados pela posição que ocupam na fábrica e pela consistência em que operam: depuradores grosseiros em média consistência no início da linha, depuradores finos em baixa consistência antes da máquina de papel, e depuradores de fluxo de aproximação (approach flow) imediatamente antes da caixa de entrada. A tabela abaixo mapeia os principais tipos de depurador Parason.
| Tipo de depurador (Parason) | Função / posição | Consistência | Capacidade |
|---|---|---|---|

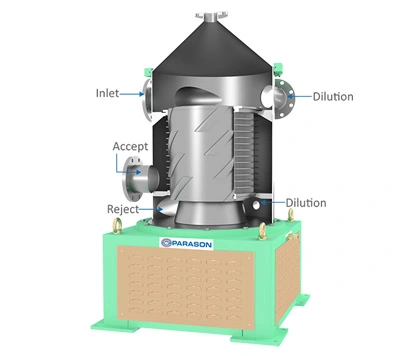

| Depurador Grosseiro (VSM) | Triagem grosseira após a desagregação; cesto de furo ou ranhura | MC 2,0-3,0% | 20-610 TPD |

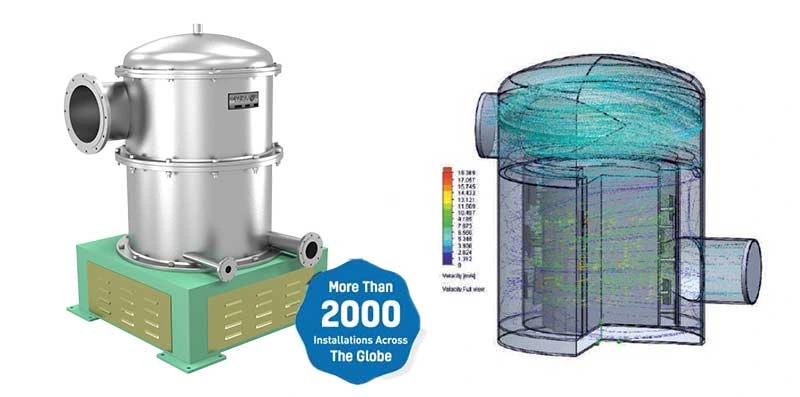

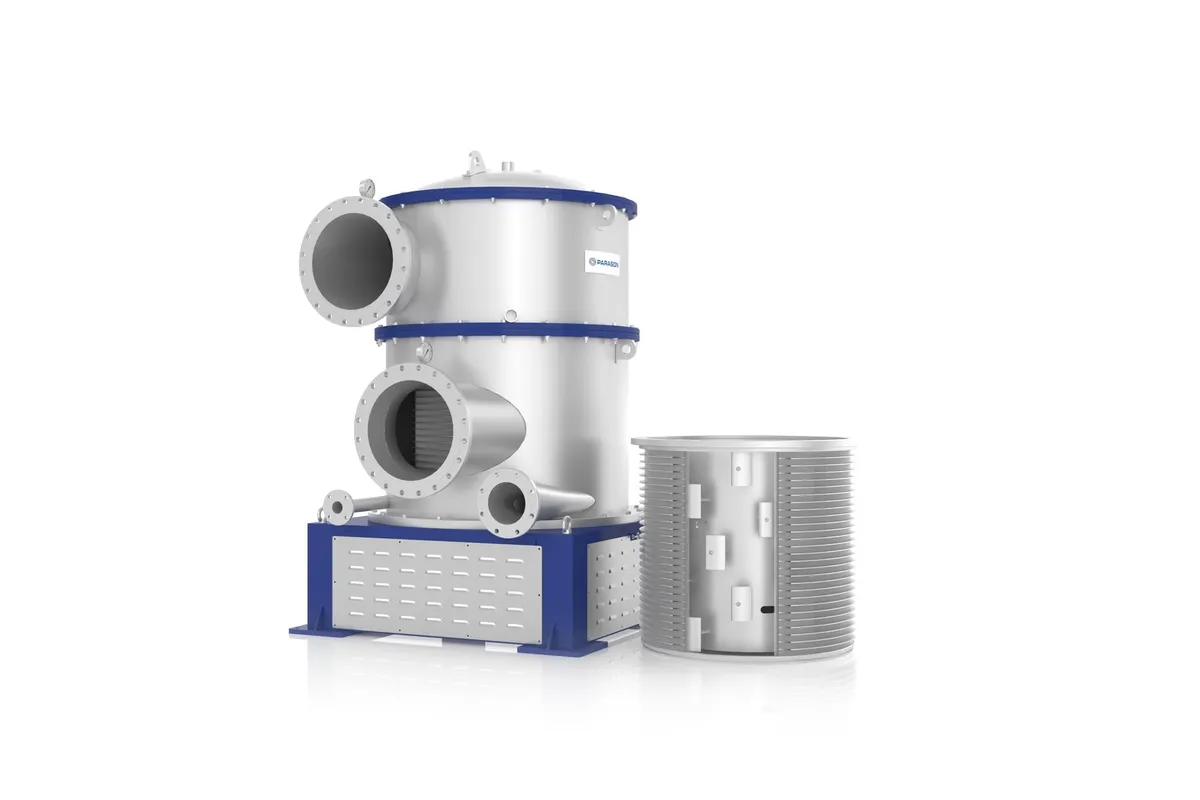

| Depurador Fino (VSL) | Triagem fina na preparação de massa e no fluxo de aproximação; rotor Multivane Aerofoil | LC 0,4-1,0% | 8-1.360 TPD |
| Depurador de Pressão Inflow (VIS) | Triagem no fluxo de aproximação; alta vazão, baixa energia | LC 0,4-1,0% | 50-400 TPD |
| Depurador Upflow (VSAM/VSAL) | Triagem em média consistência; cesto de furo ou ranhura | MC 1,0-3,0% | 8-550 TPD |

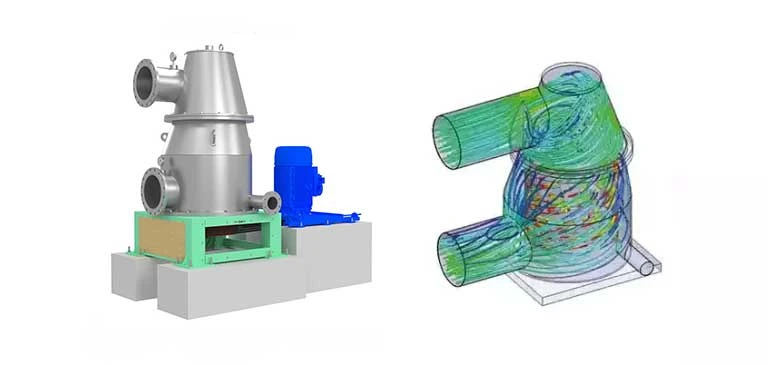

| Depurador Shield (PSS) | Fluxo de aproximação; carcaça excêntrica, sem pulsação | 0,5-1,5% | 150-6.460 m³/h |
| Fracionador (VSF) | Separa fibra longa e curta por comprimento; cestos ranhurados | MC 2,0-2,5% | 80-500 TPD |
Duas outras unidades completam uma linha de triagem mesmo não sendo depuradores no sentido estrito: um Turbo Separador faz a triagem grosseira de massa reciclada com muito refugo, e um Separador de Rejeitos ou Prensa de Rejeitos recupera fibra dos rejeitos do depurador. Em toda a faixa, os depuradores Parason cobrem aproximadamente 15 a 800 TPD (catálogo Parason Screening Solutions).

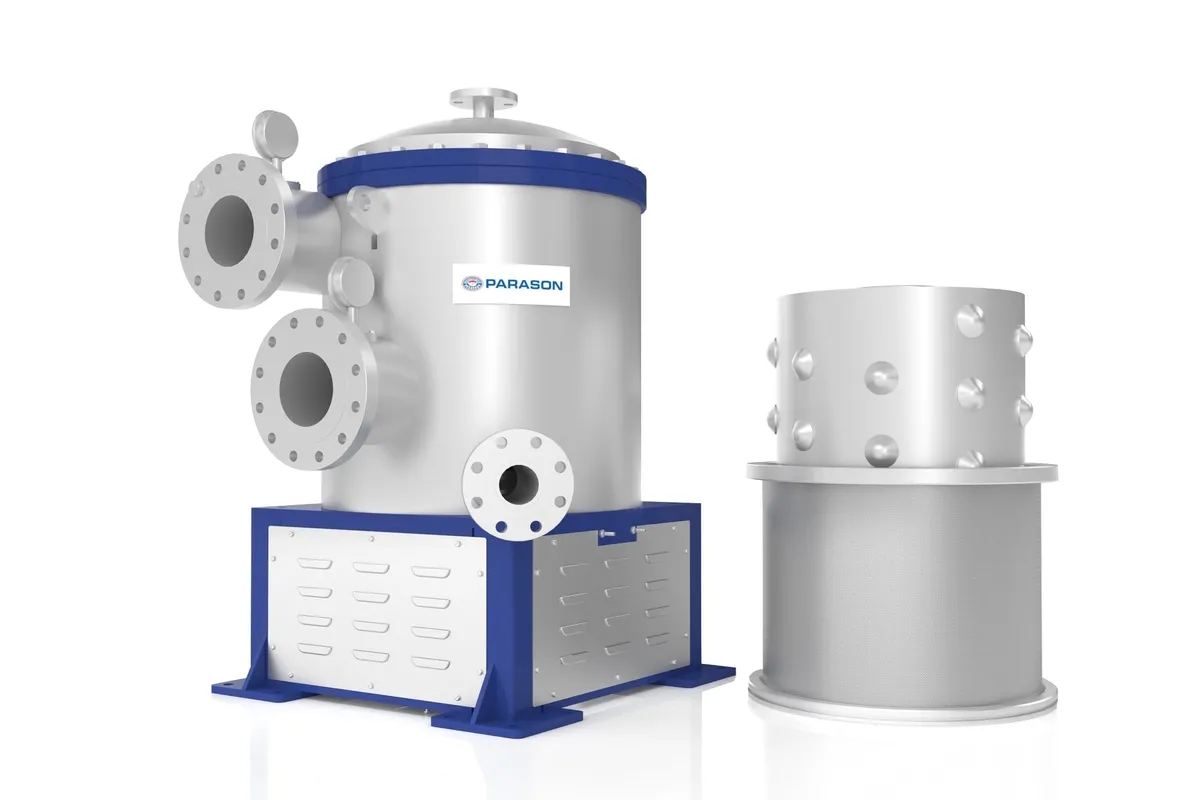

Cestos e Rotores: as Peças Que Fazem o Trabalho
O cesto e o rotor são os dois componentes que decidem o desempenho de um depurador pressurizado, e são as peças que desgastam e precisam ser trocadas. O cesto define o que passa; o rotor mantém o cesto limpo.
Cestos de furo vs cestos ranhurados
Os cestos de furo usam aberturas perfuradas e servem para triagem grosseira e intermediária; a Parason fornece padrões de furo reto, escareado, cônico e perfilado. Os cestos ranhurados usam ranhuras finas para triagem fina e remoção de stickies, onde a largura da ranhura é a variável-chave. Ambos recebem tratamento de cromo duro para resistência à abrasão, o que aumenta a vida útil do cesto em operação contínua (catálogo Parason Screening Solutions).
| Tipo de cesto | Abertura | Indicado para | Serviço típico |
|---|---|---|---|
| Cesto de furo | Furos perfurados (reto, escareado, cônico, perfilado) | Triagem grosseira e intermediária | Remover contaminantes maiores no início da linha |
| Cesto ranhurado | Ranhuras finas, onde a largura da ranhura é a variável-chave | Triagem fina e remoção de stickies | Polir a massa antes da máquina de papel |
Tipos de rotor
O rotor é ajustado ao tipo de massa e ao cesto. A Parason oferece uma linha que inclui o rotor Step (para contaminantes planos grandes), Inclined Vane, CrocX, VSL e Multivane Aerofoil (para triagem fina de baixo pulso e baixa energia), além de rotores Centripetal. Um rotor errado para a massa entope o cesto ou desperdiça energia, e por isso a seleção do rotor faz parte do dimensionamento, não é um detalhe deixado para depois.
Onde a Triagem Pressurizada Entra na Linha de Preparação de Massa
A triagem pressurizada fica depois da desagregação e da limpeza grosseira, e antes da refinação e do fluxo de aproximação, e opera em estágios do grosseiro ao fino. Uma linha típica de fibra reciclada ou de aparas tria primeiro em média consistência (removendo os contaminantes grandes), depois em baixa consistência (removendo palitos e stickies), e por fim um depurador de fluxo de aproximação faz o polimento da massa logo antes da caixa de entrada.
Como a triagem é feita em estágios, os depuradores são escolhidos como um conjunto, não individualmente. O depurador grosseiro VSM protege o depurador fino VSL; o depurador fino protege o VIS ou o depurador Shield no fluxo de aproximação. Para a linha completa de triagem e como ela se integra com limpeza e refinação, veja o hub de equipamentos de triagem da Parason e a página do depurador de pressão inflow.
Como Selecionar um Depurador Pressurizado
Selecionar um depurador pressurizado se resume a quatro decisões: posição na linha, consistência de operação, abertura do cesto e capacidade. Acertar nelas e o depurador roda com eficiência por anos; errar e você enfrenta entupimento, perda de fibra ou passagem de contaminante.
- Posição e consistência: a triagem grosseira roda em MC (2-3%), a triagem fina e o fluxo de aproximação em LC (0,4-1,0%). Combine a classe do depurador com o estágio.
- Abertura do cesto: furos para a triagem grosseira e intermediária; ranhuras para a triagem fina e stickies, com a largura da ranhura definida pelo tamanho do contaminante a remover.
- Capacidade: dimensione para a produção da máquina de papel com folga, não para a tonelagem exata de hoje. Os depuradores Parason cobrem de 15 a 800 TPD na linha.
- Rotor: ajustado à massa e ao cesto para o menor consumo de energia por tonelada e limpeza confiável.
- Tratamento de rejeitos: planeje o separador de rejeitos ou a prensa para que a fibra seja recuperada, não descartada.
Por Que Escolher a Parason para Depuradores Pressurizados
A Parason projeta e fabrica toda a linha de depuradores pressurizados, além dos cestos e rotores, internamente, o que significa que um único fabricante é responsável por como o depurador, o cesto e o rotor trabalham juntos. A linha de triagem cobre do grosseiro ao fino até o fluxo de aproximação (VSM, VSL, VIS, VSAM/VSAL, PSS, VSF), com cestos de furo e ranhurados em cromo duro e uma linha completa de rotores. A Parason fornece triagem para fábricas em mais de 75 países desde 1976, com mais de 200 instalações de triagem no mundo, e fabrica na Índia e no Brasil para alcance e suporte globais. A triagem é um estágio reconhecido na preparação de massa pela comunidade técnica de celulose e papel (TAPPI) e pela Associação Indiana de Fabricantes de Papel (IPMA).
Solicite um Depurador Dimensionado para a Sua Linha
Para receber a especificação de um depurador pressurizado para a sua fábrica, informe a posição do depurador (grosseiro, fino ou fluxo de aproximação), o tipo de massa e a consistência, o contaminante que precisa remover e a sua capacidade. Os engenheiros da Parason selecionam o depurador, a abertura do cesto e o rotor, e retornam uma configuração.
